科眾陶瓷廠是一家工業(yè)陶瓷廠家，集加工與銷售于一體，廠內(nèi)擁有許多加工機(jī)器，其中干壓成型機(jī)為重要，那么在進(jìn)行工業(yè)陶瓷干壓成型時(shí)應(yīng)注意些什么呢？我們一起來了解一下吧。
干式壓縮成型工藝:高純粉末屬于貧瘠材料，不能用傳統(tǒng)工藝成型。首先，通過添加一定量的表面活性劑，改變粉末的表面性質(zhì)，包括顆粒表面的吸附性質(zhì)和粉末顆粒的形狀，從而降低超細(xì)粉末的團(tuán)聚效應(yīng)，使其均勻分布。增加潤滑劑減少顆粒之間及顆粒與模具表面的摩擦；加入黏合劑增強(qiáng)粉料的粘結(jié)強(qiáng)度。將粉體進(jìn)行上述預(yù)處理后裝入模具，用壓機(jī)或?qū)Ｓ酶蓧撼尚蜋C(jī)以一定壓力和壓制方式使粉料成為致密坯體。成為可加工陶瓷

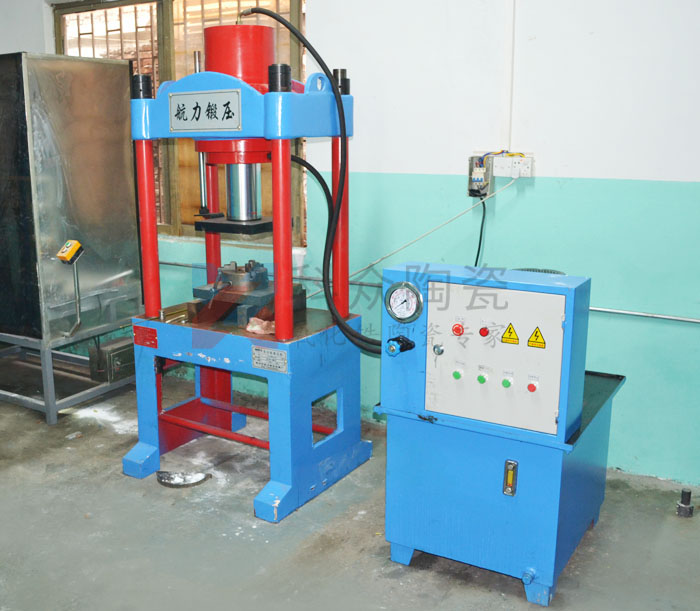

干壓成型機(jī)
下面就上述幾方面因素對(duì)干壓成型的影響分述如下：
A、模具的光潔度和配合情況：
干壓成型對(duì)模具質(zhì)量要求較高，首先要求模具硬度達(dá)到一定的要求。由于氧化鋯穩(wěn)定料的顆粒很細(xì)，流動(dòng)性差，因而對(duì)模具的光潔度要求很高，若光潔度達(dá)不到要求，則干壓時(shí)影響料的流動(dòng)，從而導(dǎo)致分層的出現(xiàn)。同時(shí)，若模具配合不好，間隙大，則由于氧化鋯粉料顆粒細(xì)，壓制時(shí)粉料會(huì)從模具間隙中流出，從而造成模具四周的粉料少，這樣壓制時(shí)四周就不能壓實(shí)，從而會(huì)因壓力傳遞不一致而出現(xiàn)分層，故對(duì)模具的配合要求較高。
B、成型壓力：
成型壓力在氧化鋯干壓成型過程中是較關(guān)鍵的，壓力太小和太大都不能壓制出理想的坯體。壓力太小，則燒后產(chǎn)品的密度小，產(chǎn)品收縮大，坯體壓實(shí)程度不夠容易出現(xiàn)分層；而壓力太大，坯體也容易出現(xiàn)裂紋、分層和脫模困難等現(xiàn)象。合適的成型壓力需要通過生產(chǎn)實(shí)踐來摸索。
C、加壓方式：
般干壓成型時(shí)加壓方式有兩種，一種是單面加壓，另一種是雙面加壓。當(dāng)單面加壓時(shí)，則直接受壓的一端壓力大，出現(xiàn)明顯的壓力梯度，粉料的流動(dòng)性越差，則坯體內(nèi)出現(xiàn)的壓力差也就越大，越容易出現(xiàn)分層。雙面加壓時(shí)，坯體兩端直接受壓，因此兩端密度大，中間密度小，其壓力梯度的有效傳遞距離為單面加壓的一半，故坯體的密度比單面加壓要均勻得多。因此氧化鋯陶瓷干壓成型時(shí)宜采用雙面加壓的方式。
D、加壓速度和保壓時(shí)間：
加壓速度和保壓時(shí)間控制不好也會(huì)造成氧化鋯陶瓷坯體出現(xiàn)分層等缺陷。壓模下落的速度應(yīng)緩慢一些，如加壓速度過快，則坯體中氣體不易排出，從而導(dǎo)致坯體出現(xiàn)分層，表面致密而中間松散，以及存在氣泡等現(xiàn)象。如保壓時(shí)間過短，則壓力還未傳到應(yīng)有的深度時(shí)，外力就已卸掉，這樣坯體中氣體不易排出，就難以得到較為理想的坯體，會(huì)導(dǎo)致坯體出現(xiàn)分層以及存在氣泡等現(xiàn)象。同時(shí)保壓時(shí)間應(yīng)均勻一致，否則會(huì)引起產(chǎn)品厚薄不均，造成廢品。
E、脫模方式和脫模速度：
干壓脫模時(shí)一般采用工具將坯體從模腔中頂出，脫模速度要均勻緩慢，如不注意會(huì)引起坯體開裂。實(shí)踐表明脫模時(shí)脫模工具要平整，否則會(huì)引起坯體受力不均而造成開裂?？傊?，干壓成型和上述幾方面因素都有關(guān)系，要成型出理想的坯體，以上各方面都要控制好。
地址：http://www.jxrccs.cn/bangzhu/1451.html
本文“工業(yè)陶瓷干壓成型時(shí)應(yīng)注意什么？”由科眾陶瓷編輯整理，修訂時(shí)間：2020-05-05 17:02:37
科眾陶瓷是專業(yè)的工業(yè)陶瓷加工生產(chǎn)廠家，可來圖來樣按需定制，陶瓷加工保證質(zhì)量、交期準(zhǔn)時(shí)！
有疑問請(qǐng)點(diǎn)擊咨詢客服
